Приемопередатчик D7132MM: преобразователь интерфейса RS 485
2 волокна
- 1300 нм
- многомодовое оптическое волокно 62.5/125 нм
- лазер
- расстояние до 4 км
- монтаж в 19" стойку, наружный шкаф, на стену

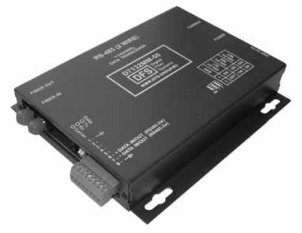

Приемопередатчики данных компании «ДФС-ГРУПП» серии D7132 поддерживают одновременную двунаправленную передачу полудуплексных сигналов данных (с тремя состояниями) RS-485 по двум оптическим кабелям. Приемопередатчики используют унифицированные способы кодирования данных, что обеспечивает широкую совместимость и использование. Модули серии поддерживают как с одномодовое так и многомодовое оптическое волокно. Конструкция типа "включил и работай" обеспечивает простоту установки, не требующую никаких оптических или электрических настроек. Для контроля правильного функционирования на каждом приемопередатчике имеются светодиоды индикации питания и состояния приема/передачи. Приемопередатчики данных компании «ДФС-ГРУПП» серии D7132 поставляются в модификации как для удаленного монтажа (плоский корпус), так и для установки в 19" стойку.
Возможности
- Не требуется никаких оптических или электрических настроек
- Широкий оптический динамический диапазон: оптические аттенюаторы не требуются
- Светодиоды индикации питания и статуса приема/передачи
- Скорость передачи данных до 200 кб/с
- Синхронизация данных
- Унификация кодирования данных / совместимость с основными протоколами
- Сетевая архитектура типа "точка-точка"
- Поддерживает многомодовое оптическое волокно
- 2-проводный (полудуплексный)
- Прямой выход с тремя состояниями
- Протестировано на соответствие требованиям к условиям окружающей среды для оборудования управления передачей сигнала в отношении рабочих температур, ударопрочности, вибрации, относительной влажности, состояния высоко/средневольтных линий и защиты от перепадов напряжения
- Грозозащита по входу
- Прочная конструкция обеспечивает высокую надежность при установке в условиях вне помещений
- Индикаторы состояния (светодиоды) обеспечивают быструю индикацию критических рабочих состояний
- Ограничители тока в линии питания обеспечивают защиту оборудования
- Гарантия 3 года
- узнать подробности о гарантии
Технические параметры
| Электрические | |
|---|---|
| Длина волны D7132 | 1300 нм |
| Количество волокон | 2 |
| Внешние | |
|---|---|
| температура рабочая | -40° .. +74° С |
| температура хранения | -50° .. +85° С |
| Влажность | 10 - 90 % |
| средняя наработка | > 100 000 часов |
| Габаритные размеры | |
|---|---|
| плоский корпус | 165,4(Д) х 138 (Ш) х 27,5 (В) |
| бокс в 19" стойку | 482,6(Ш) х 168 (Г) х 44 (В) |
| Вес (в упаковке) | |
|---|---|
| плоский корпус | 1,5 кг |
| бокс в 19" стойку | 3 кг |
| Данные | |
|---|---|
| Интерфейс данных | RS- 485 (только линии данных) |
| Скорость передачи данных | DC- 150 кбит/с |
| Искажение импульса | 1 мкс |
| Частота ошибочных битов | 1х110-9 |
| Питание | |
|---|---|
| D7132ММ-50 | 220VAC |
| D7132ММ-R1 | 220VAC |
| Мощность | 10 W |
| Средняя наработка | > 100 000 часов |
| Разъемы | |
|---|---|
| оптический | FC |
| данные | клеммная колодка "под винт" |

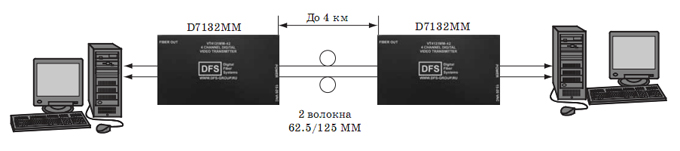

Структура системы
Оптический бюджет
| волокно | длина волны | приемопередатчик модель | приемопередатчик модель | бюджет | максимальное расстояние |
|---|---|---|---|---|---|
| 62.5/125 нм | 1300 нм | D7132ММ-50 D7132ММ-R1 | D7132ММ-50 D7132ММ-R1 | 17 dB | 4 км * |
Расстояние передачи по оптическому волокну ограничено оптическими потерями в волокне и любыми дополнительными потерями, производимыми разъемами, соединениями и коммутационными панелями. Расстояние может быть также ограничено полосой пропускания оптоволокна.
Для оптоволокна 50/125, вычтите 4 дБ из оптического бюджета. Данное устройство может использоваться с многомодовым волокном с показателем преломления 62,5 мкм, имеющим максимальную длину 4 км и/или макс. оптические потери 11 дБ.
Информация для заказа
| D7132MM-50 | приемопередатчик цифровой RS-485 (2-пров), 1300 nm, 2 вол., MM, плоский корпус | 41 000 руб. |
|---|---|---|
| D7132MM-R1 | приемопередатчик цифровой RS-485 (2-пров), 1300 nm, 2 вол., ММ, 1U, в 19" стойку | 41 000 руб. |
