Приемопередатчик D9132SM: конвертер RS 485 в RS 422

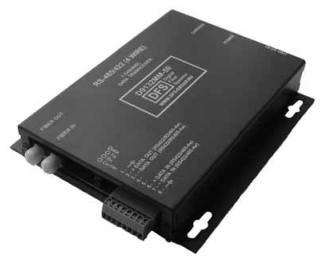

передатчик d9132smУвеличить изображение
Одномодовые (SМ)
2 волокна
D9132SM
  • 1300 нм
  • для оптической передачи данных используется одномодовый оптоволоконный кабель 9/125 нм
  • лазер
  • оптическая передача данных на расстояние до 50 км
  • монтаж в 19" стойку, наружный шкаф, на стену
60 000 руб.
Описание

Приемопередатчики данных компании «ДФС-ГРУПП» серии D9132 поддерживают одновременную двунаправленную передачу полнодуплексных сигналов данных (с тремя состояниями) RS-422/485 по двум оптическим кабелям. Приемопередатчики используют унифицированные способы кодирования данных, что обеспечивает широкую совместимость и использование. Модули серии поддерживают как многомодовый, так и одномодовый оптоволоконный кабель. Конструкция типа "включил и работай" обеспечивает простоту установки, не требующую никаких оптических или электрических настроек. Для контроля правильного функционирования на каждом приемопередатчике имеются светодиоды индикации питания и состояния приема/передачи. Приемопередатчики данных компании «ДФС-ГРУПП» серии D9132 поставляются в модификации как для удаленного монтажа (плоский корпус), так и для установки в 19" стойку.

Возможности

  • Не требуется никаких оптических или электрических настроек
  • Широкий оптический динамический диапазон: оптические аттенюаторы не требуются
  • Светодиоды индикации питания и статуса приема/передачи
  • Скорость передачи данных до 200 кб/с
  • Синхронизация данных
  • Поддерживает одномодовый оптоволоконный кабель
  • Унификация кодирования данных / совместимость с основными протоколами
  • Сетевая архитектура типа "точка-точка"
  • 4-проводный (полнодуплексный)
  • Прямой выход с тремя состояниями
  • Протестировано на соответствие требованиям к условиям окружающей среды для оборудования управления передачей сигнала в отношении рабочих температур, ударопрочности, вибрации, относительной влажности, состояния высоко/средневольтных линий и защиты от перепадов напряжения
  • Грозозащита по входу
  • Прочная конструкция обеспечивает высокую надежность при установке в условиях вне помещений
  • Индикаторы состояния (светодиоды) обеспечивают быструю индикацию критических рабочих состояний
  • Ограничители тока в линии питания обеспечивают защиту оборудования
  • Гарантия 3 года
  • узнать подробности о гарантии

Технические параметры

Электрические
Длина волны D917721300 нм
Количество волокон2
Внешние
температура рабочая-40° .. +74° С
температура хранение-50° .. +85° С
Влажность10 - 90 %
средняя наработка> 100 000 часов
Габаритные размеры
плоский корпус165,4(Д) х 138 (Ш) х 27,5 (В)
бокс в 19" стойку482,6(Ш) х 168 (Г) х 44 (В)
Вес (в упаковке)
плоский корпус1,5 кг
бокс в 19" стойку3 кг
Данные
Интерфейс данныхRS-422/485 (4-проводный)
Скорость передачи данныхDC- 150 кбит/с
Искажение импульса< 1 мкс
Частота ошибочных битов<1х110-9
Питание
D9132SМ-50220VAC
D9132SМ-R1220VAC
Мощность10 W
Разъемы
оптическийFC (ST под заказ)
данныеклеммная колодка "под винт"

Структура системы

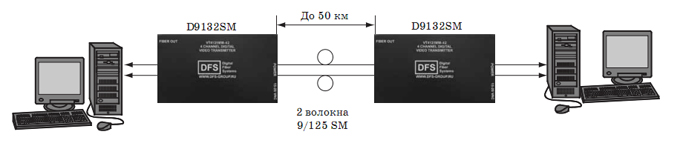

подключение передатчика d9132sm подключение передатчика d9132sm

Оптический бюджет

волокнодлина волныприемопередатчик модельприемопередатчик модельбюджетмаксимальное расстояние
9/125 нм1300 нмD9132SМ-50
D9132SМ-R1
D9132SМ-50
D9132SМ-R1
17 dB50 км *
*

Расстояние передачи по оптическому волокну ограничено оптическими потерями в волокне и любыми дополнительными потерями, производимыми разъемами, соединениями и коммутационными панелями. Расстояние может быть также ограничено полосой пропускания оптоволокна.

**

Для оптоволокна 50/125, вычтите 4 дБ из оптического бюджета. Данное устройство может использоваться с многомодовым волокном с показателем преломления 62,5 мкм, имеющим максимальную длину 4 км и/или макс. оптические потери 11 дБ.

Информация для заказа

Приемопередатчики
D9132SM-50приемопередатчик цифровой RS-422/485 (4-пров), 1300 nm, 2 вол., SM, плоский корпус60 000 руб.
D9132SM-R1приемопередатчик цифровой RS-422/485 (4-пров), 1300 nm, 2 вол., SM, 1U, в 19" стойку60 000 руб.
