Приемопередатчик D9132MМ: преобразователь RS 485 в RS 422

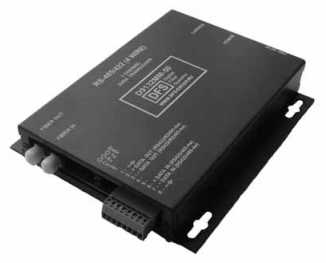

передатчик d9132mmУвеличить изображение
Многомодовые (ММ)
2 волокна

D9132MM

Изображение D9132MM передатчик d9132mm
D9132MM
  • 1300 нм
  • оптическая передача данных по многомодовому оптоволоконному кабелю 62.5/125 нм
  • лазер
  • оптическая передача данных на расстояние до 4 км
  • монтаж в 19" стойку, наружный шкаф, на стену
Приемопередатчики данных компании «ДФС-ГРУПП» серии D9132 поддерживают одновременную двунаправленную передачу полнодуплексных сигналов данных (с тремя состояниями) RS-422/485 по двум оптическим кабелям. Приемопередатчики используют унифицированные способы кодирования данных, что обеспечивает широкую совместимость и использование. Модули поддерживают как с одномодовый, так и многомодовый оптоволоконный кабель. Конструкция типа "включил и работай" обеспечивает простоту установки, не требующую никаких оптических или электрических настроек. Для контроля правильного функционирования на каждом приемопередатчике имеются светодиоды индикации питания и состояния приема/передачи. Приемопередатчики данных компании «ДФС-ГРУПП» серии D9132 поставляются в модификации как для удаленного монтажа (плоский корпус), так и для установки в 19" стойку.
45 000 руб.
В наличии
107023, Россия, Москва, Площадь Журавлева, д.10
Описание

Приемопередатчики данных компании «ДФС-ГРУПП» серии D9132 поддерживают одновременную двунаправленную передачу полнодуплексных сигналов данных (с тремя состояниями) RS-422/485 по двум оптическим кабелям. Приемопередатчики используют унифицированные способы кодирования данных, что обеспечивает широкую совместимость и использование. Модули поддерживают как с одномодовый, так и многомодовый оптоволоконный кабель. Конструкция типа "включил и работай" обеспечивает простоту установки, не требующую никаких оптических или электрических настроек. Для контроля правильного функционирования на каждом приемопередатчике имеются светодиоды индикации питания и состояния приема/передачи. Приемопередатчики данных компании «ДФС-ГРУПП» серии D9132 поставляются в модификации как для удаленного монтажа (плоский корпус), так и для установки в 19" стойку.

Возможности

  • Не требуется никаких оптических или электрических настроек
  • Широкий оптический динамический диапазон: оптические аттенюаторы не требуются
  • Светодиоды индикации питания и статуса приема/передачи Скорость передачи данных до 200 кб/с
  • Синхронизация данных
  • Унификация кодирования данных / совместимость с основными протоколами
  • Сетевая архитектура типа "точка-точка"
  • 4-проводный (полнодуплексный)
  • Прямой выход с тремя состояниями
  • Устройства серии D9132 поддерживают многомодовый оптоволоконный кабель
  • Протестировано на соответствие требованиям к условиям окружающей среды для оборудования управления передачей сигнала в отношении рабочих температур, ударопрочности, вибрации, относительной влажности, состояния высоко/средневольтных линий и защиты от перепадов напряжения
  • Грозозащита по входу
  • Прочная конструкция обеспечивает высокую надежность при установке в условиях вне помещений
  • Индикаторы состояния (светодиоды) обеспечивают быструю индикацию критических рабочих состояний
  • Ограничители тока в линии питания обеспечивают защиту оборудования
  • Гарантия 3 года
  • узнать подробности о гарантии

Технические параметры

Электрические
Длина волны D91321300 нм
Количество волокон2
Внешние
температура рабочая-40° .. +74° С
температура хранение-50° .. +85° С
Влажность10 - 90 %
средняя наработка> 100 000 часов
Габаритные размеры
плоский корпус165,4(Д) х 138 (Ш) х 27,5 (В)
бокс в 19" стойку482,6(Ш) х 168 (Г) х 44 (В)
Вес (в упаковке)
плоский корпус1,5 кг
бокс в 19" стойку3 кг
Данные
Интерфейс данныхRS-422/485 (4-проводный)
Скорость передачи данныхDC- 150 кбит/с
Искажение импульса< 1 мкс
Частота ошибочных битов<1х110-9
Питание
D9132ММ-50220VAC
D9132ММ-R1220VAC
Мощность10 W
Разъемы
оптическийFC (ST под заказ)
данныеклеммная колодка "под винт"

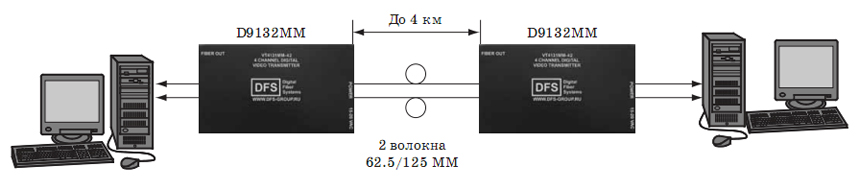

Структура системы

подключение передатчика d9132mm подключение передатчика d9132mm

Структура системы

Структура системы D9132MM подключение передатчика d9132mm

Оптический бюджет

волокнодлина волныприемопередатчик модельприемопередатчик модельбюджетмаксимальное расстояние
62.5/125 нм1300 нмD9132ММ-50
D9132ММ-R1
D9132ММ-50
D9132ММ-R1
17 dB4 км *
*

Расстояние передачи по оптическому волокну ограничено оптическими потерями в волокне и любыми дополнительными потерями, производимыми разъемами, соединениями и коммутационными панелями. Расстояние может быть также ограничено полосой пропускания оптоволокна.

**

Для оптоволокна 50/125, вычтите 4 дБ из оптического бюджета. Данное устройство может использоваться с многомодовым волокном с показателем преломления 62,5 мкм, имеющим максимальную длину 4 км и/или макс. оптические потери 11 дБ.

Информация для заказа

Приемопередатчики
D9132MM-50приемопередатчик цифровой RS-422/485 (4-пров), 1300 nm, 2 вол., MM, плоский корпус45 000 руб.
D9132MM-R1приемопередатчик цифровой RS-422/485 (4-пров), 1300 nm, 2 вол., ММ, 1U, в 19" стойку45 000 руб.
