DT8131 / DR8131 (MM/SM)

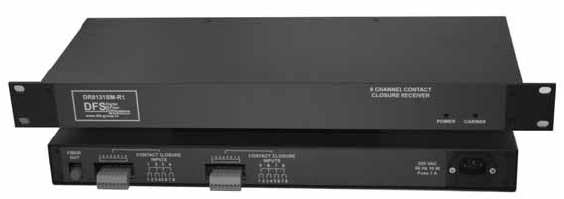

передатчик dt8131 / dr8131 (mm/sm)Увеличить изображение
Многомодовые (MM) и Одномодовые (SМ)
1 волокно
DT8131 / DR8131 (MM/SM)
  • передача и прием 8 сухих контактов
  • ММ волокно 62.5/125 нм (50/125)
  • SM волокно 9/125 нм
  • лазер
  • расстояние до 4 км по ММ волокну
  • расстояние до 50 км по SМ волокну
  • монтаж в 19" стойку, наружный шкаф, на стену
от 65 000 руб.
Описание

Передатчики и приемники компании «ДФС-ГРУПП» серии DT8131 / DR8131 (MM/SM) обеспечивают передачу и прием 8 сухих контактов по 1 (одному) оптическому волокну. Для высокоскоростной передачи данных на приемниках DR8131 (MM/SM) используются 8 (восемь) гальванически развязанных выходных реле.
Для контроля работы на каждом передатчике и приемнике имеются светодиоды индикации питания и состояния приема/передачи несущей частоты (carrier).
Передатчики и приемники DFS серии DT8131 / DR8131 (MM/SM) могут использоваться как с одномодовыми (SM), так и многомодовыми (ММ) оптическими кабелями.
Конструкция типа "включил и работай" обеспечивает простоту установки, не требующую никаких оптических или электрических настроек.
Передатчики и приемники компании «ДФС-ГРУПП» серии DT8131 / DR8131 (MM/SM) поставляются в модификации как для удаленного монтажа (плоский корпус), так и для установки в 19" стойку. Устройства серии DT8131 / DR8131 (MM/SM) – всегда надежная высокоскоростная передача данных.

Возможности

  • Передача и прием 8 сухих контактов
  • Не требуется оптических или электрических настроек
  • Широкий оптический динамический диапазон: оптические аттенюаторы не требуются
  • Светодиоды индикации питания и статуса приема/передачи
  • Сетевая архитектура типа "точка-точка".
  • Протестировано на соответствие требованиям к условиям окружающей среды для оборудования управления передачей сигнала в отношении рабочих температур, ударопрочности, вибрации, относительной влажности, состояния высоко / средневольтных линий и защиты от перепадов напряжения
  • Стабильная высокоскоростная передача данных на расстояние до 50 км (по одномодовому кабелю)
  • Грозозащита по входу
  • Прочная конструкция обеспечивает высокую надежность при установке в условиях вне помещений
  • Ограничители тока в линии питания обеспечивают защиту оборудования
  • Гарантия 3 года
  • узнать подробности о гарантии

Технические параметры

Электрические
Входы8 (сухой контакт)
Выходы8 (реле)
Релейные выходы30V, 1A
Нормально разомкнуты
Время отклика0,5 мсек
Длина волны1310 нм
Количество волокон1
Внешние
температура рабочая-40° .. +74° С
температура хранения-50° .. +85° С
Влажность10 - 90 %
Средняя наработка> 100 000 часов
Габаритные размеры
Корпус-50166,7 (Д) х 138 (Ш) х 49 (В)
бокс в 19" стойку482,6(Ш) х 168 (Г) х 44 (В) мм
Вес (в упаковке)
плоский корпус1,5 кг
бокс в 19" стойку3 кг
Питание
DT8131MM (SM)-50220VAC
DT8131MM (SM)-R1(12-48VDC по
DR8131MM (SM)-50требованию)
DR8131MM (SM)-R1
Мощность10 W
Разъемы
оптическийFC типа
(ST по требованию)
контактыклеммная колодка "под винт"

Структура системы

подключение передатчика dt8131 / dr8131 (mm/sm) подключение передатчика dt8131 / dr8131 (mm/sm)

Оптический бюджет

волокнодлина волныпередатчик модельприемник модельбюджетмаксимальное расстояние
62.5/125 нм
50/125 нм**
1310 нмDT8131MM-50
DT8131MM-R1
DR8131MM-50
DR8131MM-R1
17 dB4 км *
9/125 нм1310 нмDT8131SM-50
DT8131SM-R1
DR8131SM-50
DR8131SM-R1
17 dB50 км
*

Расстояние передачи по оптическому волокну ограничено оптическими потерями в волокне и любыми дополнительными потерями, производимыми разъемами, соединениями и коммутационными панелями. Расстояние может быть также ограничено полосой пропускания оптоволокна.

**

Для оптоволокна 50/125, вычтите 4 дБ из оптического бюджета. Данное устройство может использоваться с многомодовым волокном с показателем преломления 62,5 мкм, имеющим максимальную длину 4 км и/или макс. оптические потери 11 дБ.

Информация для заказа

Передатчики
DT8131MM-50передатчик цифровой 8 сухих контактов, 1300 nm, 1 вол., MM, плоский корпус65 000 руб.
DT8131MM-R1передатчик цифровой 8 сухих контактов, 1300 nm, 1 вол., MM, 1U, в 19" стойку65 000 руб.
DT8131SM-50передатчик цифровой 8 сухих контактов, 1300 nm, 1 вол., SM, плоский корпус75 000 руб.
DT8131SM-R1передатчик цифровой 8 сухих контактов, 1300 nm, 1 вол., SM, 1U, в 19" стойку75 000 руб.
Приемники
DR8131MM-50приемник цифровой 8 сухих контактов, 1300 nm, 1 вол., MM, плоский корпус65 000 руб.
DR8131MM-R1приемник цифровой 8 сухих контактов, 1300 nm, 1 вол., MM, 1U, в 19" стойку65 000 руб.
DR8131SM-50приемник цифровой 8 сухих контактов, 1300 nm, 1 вол., SM, плоский корпус75 000 руб.
DR8131SM-R1приемник цифровой 8 сухих контактов, 1300 nm, 1 вол., SM, 1U, в 19" стойку75 000 руб.
