D4132 (MM/SM)

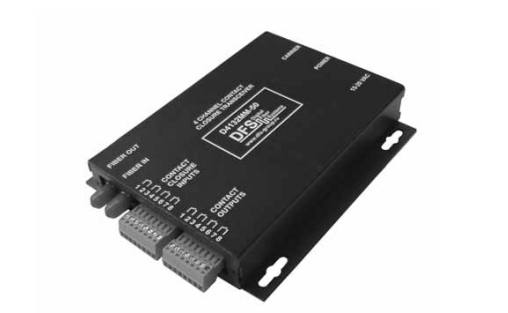

передатчик d4132 (mm/sm)Увеличить изображение
Многомодовые (MM) и Одномодовые (SМ)
2 волокна
D4132 (MM/SM)
  • передает и принимает сухой контакт (4 канала)
  • ММ волокно 62.5/125 нм (50/125)
  • SM волокно 9/125 нм
  • лазер
  • расстояние до 4 км по ММ волокну
  • расстояние до 50 км по SМ волокну
  • монтаж в 19" стойку, наружный шкаф, на стену
от 40 000 руб.
Описание

Приемопередатчики компании «ДФС-ГРУПП» серии D4132MM / D4132SM способны одновременно передавать и принимать сухой контакт (4 канала) по двум (одному) оптическим волокнам. На модулях D4132MM / D4132SM используются 4 (четыре) гальванически развязанных выходных реле.
Для контроля работы на каждом приемопередатчике имеются светодиоды индикации питания и состояния приема/передачи несущей частоты (carrier).
Приемопередатчики 4 сухих контактов D4132MM / D4132SM могут использоваться как с одномодовыми так и многомодовыми оптическими кабелями.
Конструкция типа "включил и работай" обеспечивает простоту установки, не требующую никаких оптических или электрических настроек.
Приемопередатчики данных компании «ДФС-ГРУПП» серии D4132MM / D4132SM поставляются в модификации как для удаленного монтажа (плоский корпус), так и для установки в 19" стойку.

Возможности

  • Передача и прием 4 сухих контактов
  • Не требуется оптических или электрических настроек
  • Широкий оптический динамический диапазон: оптические аттенюаторы не требуются
  • Светодиоды индикации питания и статуса приема/передачи
  • Сетевая архитектура типа "точка-точка".
  • Протестировано на соответствие требованиям к условиям окружающей среды для оборудования управления передачей сигнала в отношении рабочих температур, ударопрочности, вибрации, относительной влажности, состояния высоко / средневольтных линий и защиты от перепадов напряжения
  • Передает сухой контакт на расстояние до 50 км (по одномодовому кабелю)
  • Грозозащита по входу
  • Прочная конструкция обеспечивает высокую надежность при установке в условиях вне помещений
  • Ограничители тока в линии питания обеспечивают защиту оборудования
  • Гарантия 3 года
  • узнать подробности о гарантии

Технические параметры

Электрические
Длина волны1310 нм
Количество волокон2 (1 по требованию)
Мощность10 W
Внешние
Температура рабочая-40° .. +74° С
Температура хранения-50° .. +85° С
Влажность10-90
Средняя наработка> 100 000 часов
Габаритные размеры
Корпус - 50175 (Д) х 130 (Ш) х 25 (В)
бокс в 19" стойку482,6(Ш) х 168 (Г) х 44 (В)
Вес (в упаковке)
плоский корпус1,5 кг
бокс в 19" стойку3 кг
Данные
Входы4
Выходы4
Релейные выходы30V, 1A
Нормально разомкнуты
Время отклика0,5 мсек
Питание
D4132ММ-50220VAC
D4132ММ-R1220VAC
Разъемы
оптический2 шт. FC типа
(2 шт. ST по требованию)
контактыклеммная колодка "под винт"

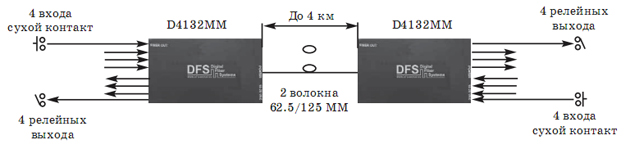

Структура системы

подключение передатчика d4132 (mm/sm) подключение передатчика d4132 (mm/sm)

Оптический бюджет

волокнодлина волныприемопередатчик модельприемопередатчик модельбюджетмаксимальное расстояние
62.5/125 нм
50/125 нм**
1310 нмD4132ММ-50
D4132ММ-R1
D4132ММ-50
D4132ММ-R1
17 dB4 км *
9/125 нм1310 нмD4132SМ50
D4132SМR1
D4132SМ50
D4132SМR1
17 dB50 км
*

Расстояние передачи по оптическому волокну ограничено оптическими потерями в волокне и любыми дополнительными потерями, производимыми разъемами, соединениями и коммутационными панелями. Расстояние может быть также ограничено полосой пропускания оптоволокна.

**

Для оптоволокна 50/125, вычтите 4 дБ из оптического бюджета. Данное устройство может использоваться с многомодовым волокном с показателем преломления 62,5 мкм, имеющим максимальную длину 4 км и/или макс. оптические потери 11 дБ.

Информация для заказа

Приемопередатчики
D4132MM-50приемопередатчик цифровой 4-х сухих контактов, 1300 nm, 2 вол., ММ, плоский корпус40 000 руб.
D4132MM-R1приемопередатчик цифровой 4-х сухих контактов, 1300 nm, 2 вол., ММ, 1U, в 19" стойку40 000 руб.
D4132SM-50приемопередатчик цифровой 4-х сухих контактов, 1300 nm, 2 вол., SM, плоский корпус45 000 руб.
D4132SM-R1приемопередатчик цифровой 4-х сухих контактов, 1300 nm, 2 вол., SM, 1U, в 19" стойку45 000 руб.
