VT4131SM / VR4131SM

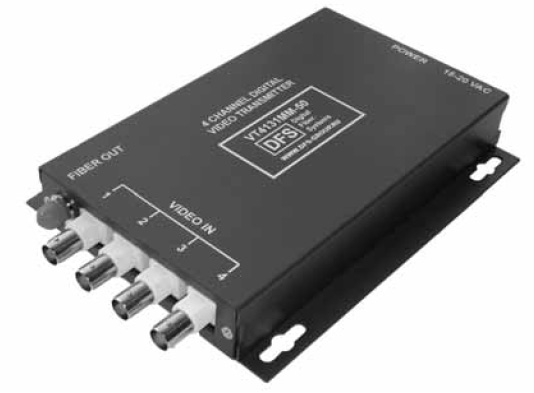

передатчик vt4131sm / vr4131smУвеличить изображение
Одномодовые (SМ)
1 волокно
VT4131SM / VR4131SM
  • 1300 нм
  • одномодовое волокно 9/125 нм
  • лазер
  • расстояние до 50 км
  • NTSC, PAL совместимы
  • монтаж в 19" стойку, наружный шкаф, на стену
45 000 руб.
Описание

Оптоволоконные изделия компании «ДФС-ГРУПП» серии VT4131/VR4131 обеспечивают передачу 4 видеосигналов по одному оптическому волокну в реальном времени и используют 8/10-битное цифровое кодирование высокого качества. Современная технология цифрового 8/10-битного кодирования/декодирования используется для передачи видео на средние расстояния. Эти изделия компании «ДФС-ГРУПП» имеют защиту от агрессивных условий окружающей среды и идеальны для использования на транспортных магистралях, в аэропортах, железнодорожных вокзалах и автомагистралях, а также на производственных площадях. Изделия DFS универсально совместимы с любыми камерами CCTV систем NTSC, PAL или SECAM, позволяя создавать надежные и современные системы видеонаблюдения. Технология типа "включил и работай" обеспечивает простоту установки, и не требует никаких оптических или электрических настроек. Для постоянного контроля за работой устройств имеются светодиодные индикаторы. Изделия DFS серии VT4131/VR4131 поставляются в модификации как для удаленного монтажа в плоском корпусе, так и для установки в 19" стойку.

Возможности

  • передача 4 цветных видеосигналов по одному оптоволокну посредством 8/10-битного цифрового кодирования в реальном времени
  • предельно высокое качество отображения видеосигнала
  • исключительно низкие искажения
  • идеально подходят для современных систем видеонаблюдения, в которых ухудшение качества видиосигнала недопустимо
  • полная совместимость со всеми камерами CCTV систем NTSC, PAL, или SECAM
  • широкий оптический динамический диапазон, оптические аттенюаторы не требуются
  • протестировано на соответствие требованиям условиям окружающей среды для оборудования управления передачей сигнала в отношении рабочих температур, ударопрочности, вибрации, относительной влажности, состояния высоко/средневольтных линий и защиты от перепадов напряжения
  • грозозащита по видео входу
  • прочная конструкция обеспечивает высокую надежность при установке в современные системы видеонаблюдения вне помещений
  • индикаторы состояния (светодиоды) обеспечивают быструю индикацию критических рабочих состояний
  • ограничители тока в линии питания обеспечивают защиту оборудования
  • гарантия 3 года
  • узнать подробности о гарантии

Технические параметры

Электрические
Вход4 (V р-р, 75 Ом)
Выход4 (1 V р-р, 75 Ом)
Полоса5 Гц - 7 МГц
Диф. усиление< 2%
Диф. фаза< 0.7°
Уклон< 1%
Сигнал/шум мин.60 dB
Длина волны1300 нм
Кол-во волокон1
Внешние
температура рабочая-40° .. +74° С
температура хранения-50° .. +85° С
Влажность10 - 90 %
средняя наработка> 100 000 часов
Габаритные размеры
плоский корпус165,4(Д) х 138 (Ш) х 27,5 (В)
бокс в 19" стойку482,6(Ш) х 168 (Г) х 44 (В)
Вес (в упаковке)
плоский корпус1,5 кг
бокс в 19" стойку3 кг
Питание
VT4131SM-R1220VAC
VT4131SM-4242VAC
VT4131SM-50220VAC
VR4131SM-R1220VAC
VR4131SM-50220VAC
Мощность10 W
Разъемы
оптическийFC (ST под заказ)
видео4 BNC

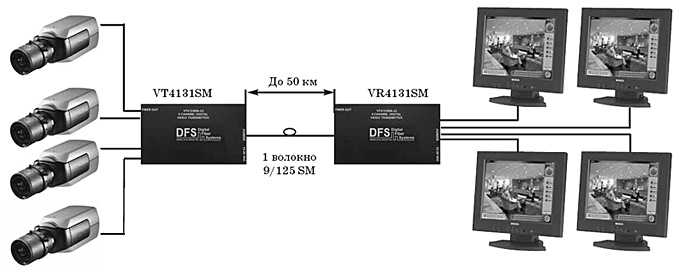

Структура системы

подключение передатчика vt4131sm / vr4131sm подключение передатчика vt4131sm / vr4131sm

Оптический бюджет

волокнодлина волныпередатчик модельприемник модельбюджетмаксимальное расстояние
9/125 нм1300 нмVT4131SM-42
VT4131SM-50
VT4131SM-R1
VR4131SM-R1
VR4131SM-50
17 dB50 км *
*

Расстояние передачи по оптическому волокну ограничено оптическими потерями в волокне и любыми дополнительными потерями, производимыми разъемами, соединениями и коммутационными панелями. Расстояние может быть также ограничено полосой пропускания оптоволокна.

**

Для оптоволокна 50/125, вычтите 4 дБ из оптического бюджета. Данное устройство может использоваться с многомодовым волокном с показателем преломления 62,5 мкм, имеющим максимальную длину 4 км и/или макс. оптические потери 11 дБ.

Информация для заказа

Передатчики
VT4131SM-R1передатчик 4-канальный, цифровой, 1300 нм, 1 волокно, SM, лазер, 1U, в 19" стойку45 000 руб.
VT4131SM-50передатчик 4-канальный, цифровой, 1300 нм, 1 волокно, SM, лазер, плоский корпус45 000 руб.
VT4131SM-42передатчик 4-канальный, цифровой, 1300 нм, 1 волокно, SM, лазер, плоский корпус
Приемники
VR4131SM-R1приемник 4-канальный, цифровой, 1300 нм, 1 волокно, SM, лазер, 1U, в 19" стойку45 000 руб.
VR4131SM-50приемник 4-канальный, цифровой, 1300 нм, 1 волокно, SM, лазер, плоский корпус45 000 руб.
